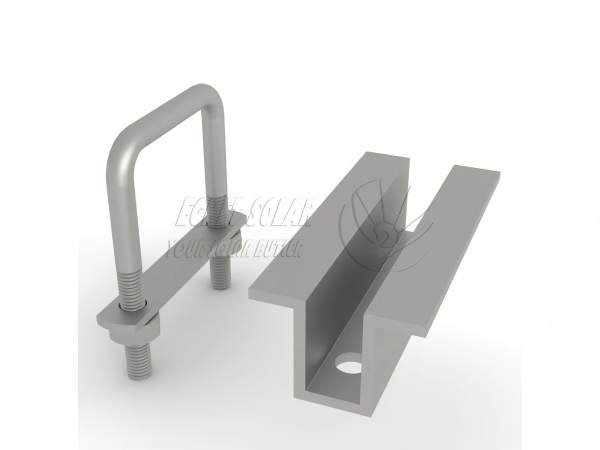

Penjepit Tengah Surya Baut U Ganda

Penjepit tengah surya baut U ganda Egret digunakan untuk memasang panel surya di kedua sisi pada posisi tengah antara dua panel fotovoltaik surya yang berdekatan. Berbeda dengan penjepit tengah surya biasa danpenjepit ujung, badan penjepit lebih panjang, 80-100mm, menghasilkan distribusi gaya yang lebih merata dan membentuk struktur penyangga untuk mencegah terjepit dan tergoresnya bingkai aluminium fotovoltaik.

Panjang standar produk mencakup 80-100mm, dan panjang khusus lainnya diterima. Ini kompatibel dengan ketebalan modul fotovoltaik utama 30/35/40mm di pasaran; ketinggian berbentuk U dapat disesuaikan agar sesuai dengan spesifikasi balok utama baja persegi yang berbeda.

PARAMETER PRODUK

Instruksi penyesuaian

Opsi Panjang Penjepit Aluminium: 80mm hingga 120mm

Tinggi bingkai panel PV yang sesuai: 30 hingga 40mm

Lebar bukaan baut U (cocok untuk balok utama tabung persegi panjang): 40/60/80/100mm, cocok untuk braket persegi panjang 40×60, 50×80, 50×100, dll.

Diameter pengikat U Bolt PV: biasanya M8 dan M6

Jika rel braket berbentuk tabung bundar, dapat menggunakan baut bulat berbentuk U; Jika menggunakan baja berbentuk U, bisa digunakanpenjepit tengah surya dengan mur plastik .

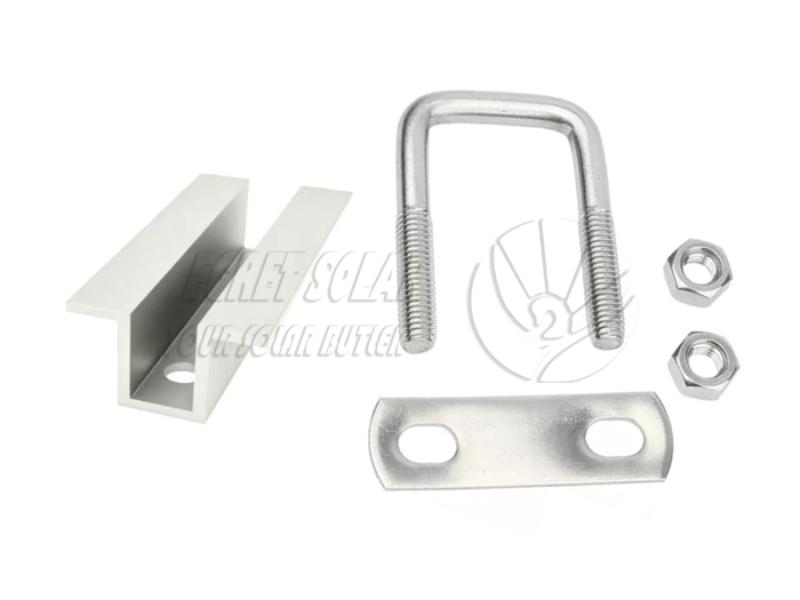

Komponen yang Disertakan

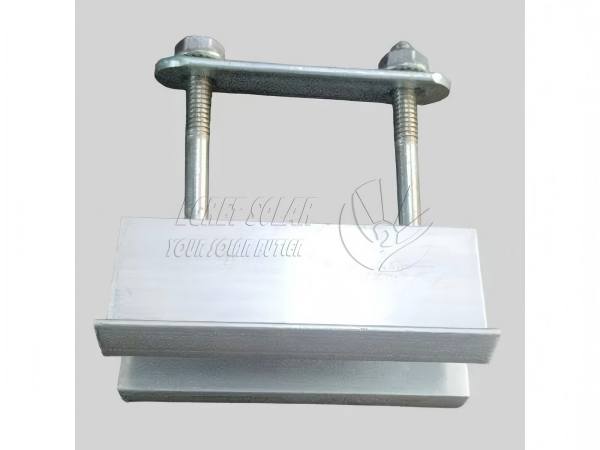

Set lengkap klem pv baut-U dikirimkan sebagai satu set, tidak diperlukan pembelian aksesori terpisah. Set lengkap terdiri dari berikut ini:

1. Penjepit Tengah Aluminium *1

(Profil ekstrusi paduan aluminium Al6005-T5, permukaan anodisasi

2. Pelat Panjang Aluminium * 1

(Penjepit aluminium dari bahan yang sama）

3.U-baut *1:

(Baja Q235 hot-dip galvanis, ditekuk secara integral, tahan karat dan tahan cuaca）

4. Mesin cuci datar *2

(Pengencang standar galvanis hot-dip, anti-longgar dan anti-slip）

5. Mur flensa atau mur segi enam eksternal *2

Fitur penjepit tengah surya U

Distribusi tegangan seimbang, mencegah selip panel

Area sambungan yang besar antara klem aluminium dan rangka serta rel panel surya memastikan distribusi tegangan yang merata dibandingkan klem tengah pada umumnya, mencegah perpindahan panel saat angin kencang dan fluktuasi suhu.

Ketahanan korosi luar ruangan jangka panjang

Penjepit pemasangan surya lapisan ganda menahan sinar UV, hujan, dan korosi asam/alkali; Baut U dilapisi galvanis hot-dip, memastikan pengoperasian bebas karat selama 15 tahun bahkan di daerah pesisir dengan semprotan garam tinggi dan daerah selatan yang hujan, cocok untuk berbagai lingkungan luar ruangan yang keras.

Layanan purna jual yang bagus

Produk kami menggunakan bahan dasar baja berkualitas tinggi dan memiliki lapisan galvanis 65µm, memberikan masa pakai 25 tahun dan garansi 12 tahun.

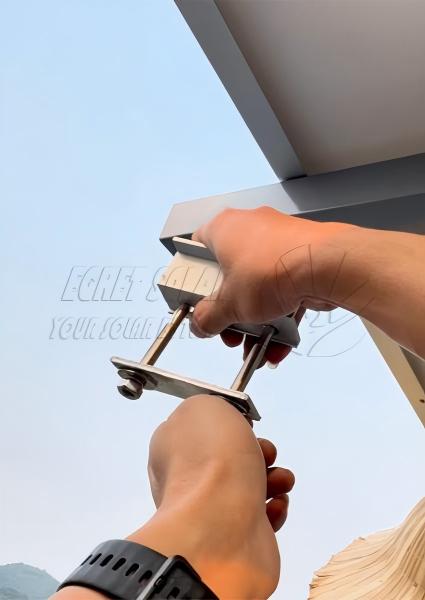

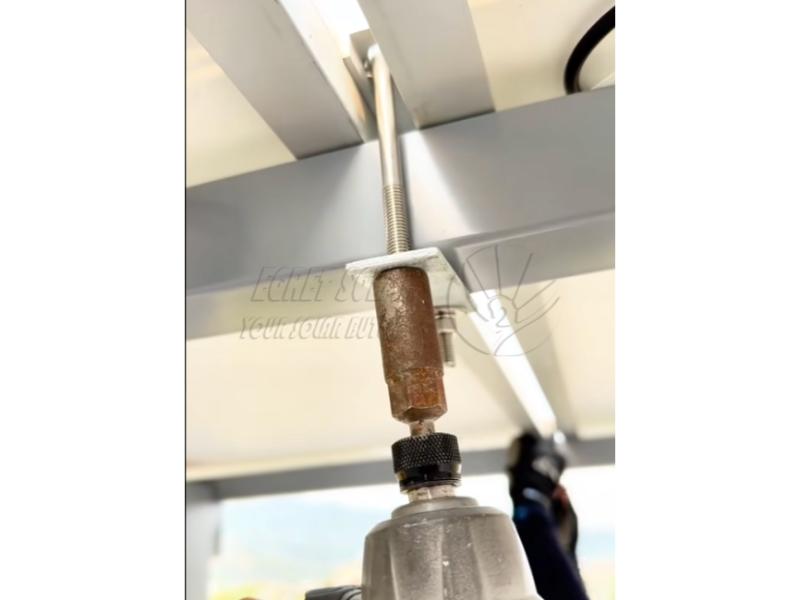

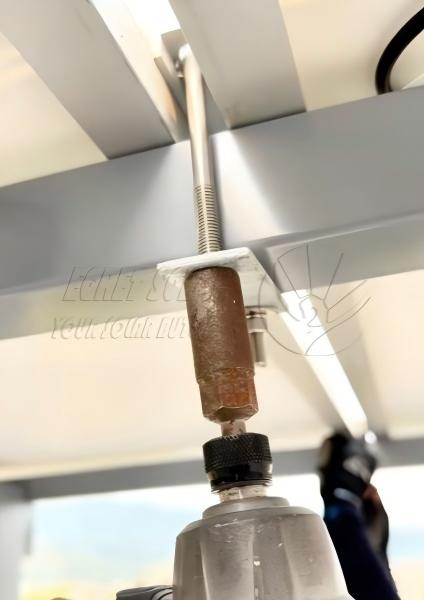

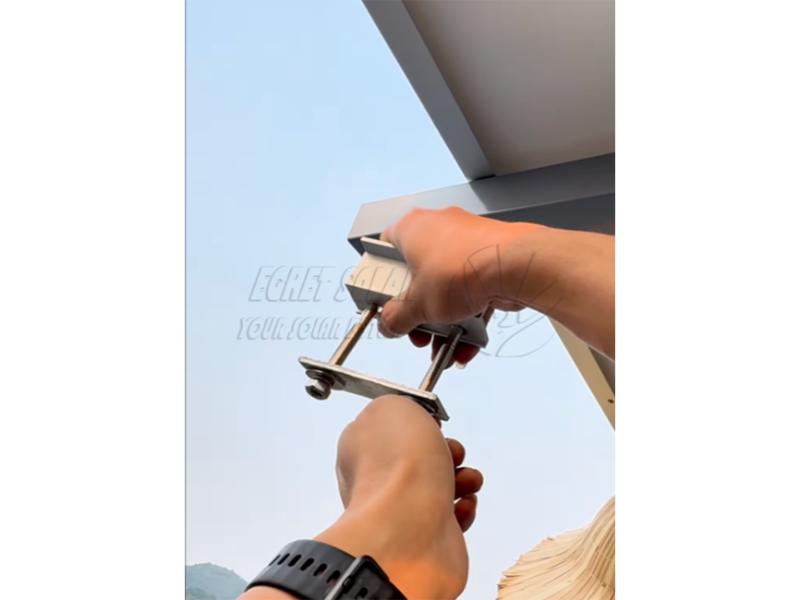

                                                                   Gambar instalasi disediakan oleh pelanggan Mauritius

Pertanyaan Umum

Q1. Pada balok tabung persegi manakah baut U dapat dikunci?

A1. Baut U standar cocok dengan balok persegi baja galvanis/ZAM persegi panjang. Jika braket Anda menggunakan balok lebar/ketebalan khusus, kami dapat menyesuaikan tinggi baut U dan lebar bukaan sesuai gambar Anda.

Q2. Apakah penjepit ini bisa digunakan di area dengan kadar garam tinggi di dekat laut?

A2: Ya. Penjepit tengah U surya tahan UV dan tahan hujan asam; pengencang galvanis hot-dip lulus uji semprotan garam selama 500 jam. Untuk lingkungan yang sangat korosif seperti pulau, baut seng-aluminium-magnesium dapat ditingkatkan, dengan masa pakai luar ruangan lebih dari 20 tahun.

Q3: Jika lingkungan pemasangannya sulit, apakah ada sistem ground yang direkomendasikan yang dapat disesuaikan dengan klem tengah ini?

J: Kami merekomendasikan penggunaan sistem tabung zam persegi berkekuatan tinggi, cocok untuk area dengan salju lebat dan angin di Eropa. Tidak diperlukan pengelasan, sambungan dan fiksasi dilakukan langsung dengan baut, sehingga memudahkan pemasangan.
