Klem Akhir

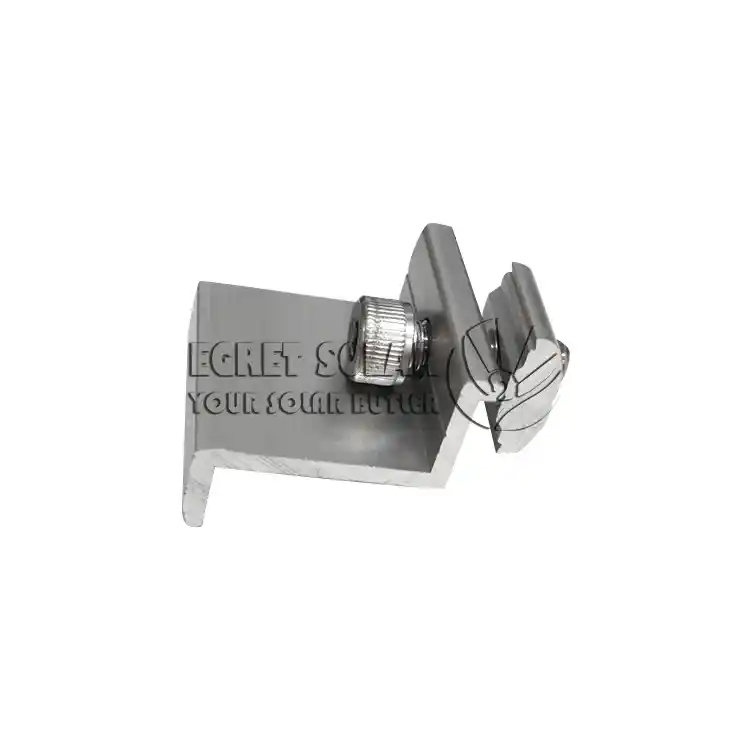

ItuKlem Akhir dariKuntul Surya, seperti blok tekanan tengah, harus sesuai dengan ketebalan rangka komponen (biasanya 30-40mm), Bisa jadiDisesuaikansesuai dengan solusi teknik yang berbeda, dan terbuat dari bahan paduan aluminium anodized untuk menghindari korosi pada rangka komponen dan memainkan peran isolasi pada saat yang bersamaan.

Fitur Utama

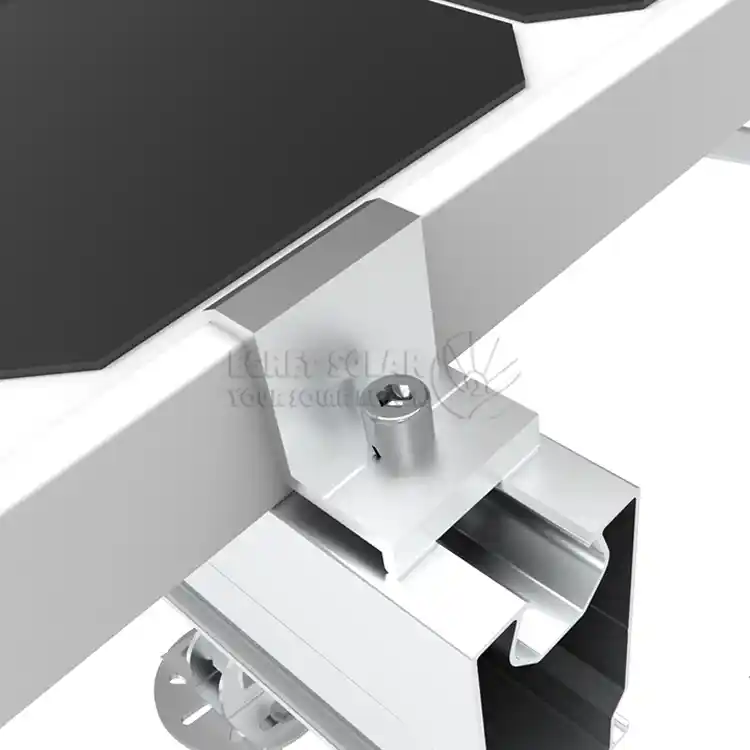

penjepit ujung suryamemasang rangka komponen terluar dari setiap baris ke ujung rel untuk mencegahnya tergelincir. Pada saat yang sama, menekan tepi komponen membantu mengurangi serbuan angin, hujan, dan debu dari samping. Letaknya di tepi susunan dan secara langsung menanggung gaya angkat angin terkuat (gaya tarik ke atas) dan gaya hisap angin, Ini adalah titik penahan gaya utama dalam desain tahan angin dan harus memiliki kekuatan mekanik yang cukup.

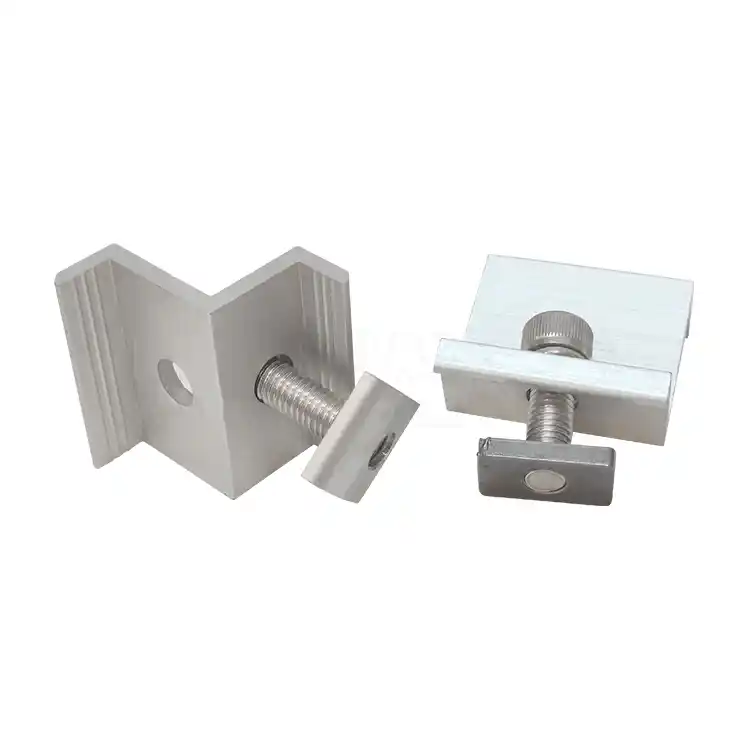

Perbedaan antara penjepit surya

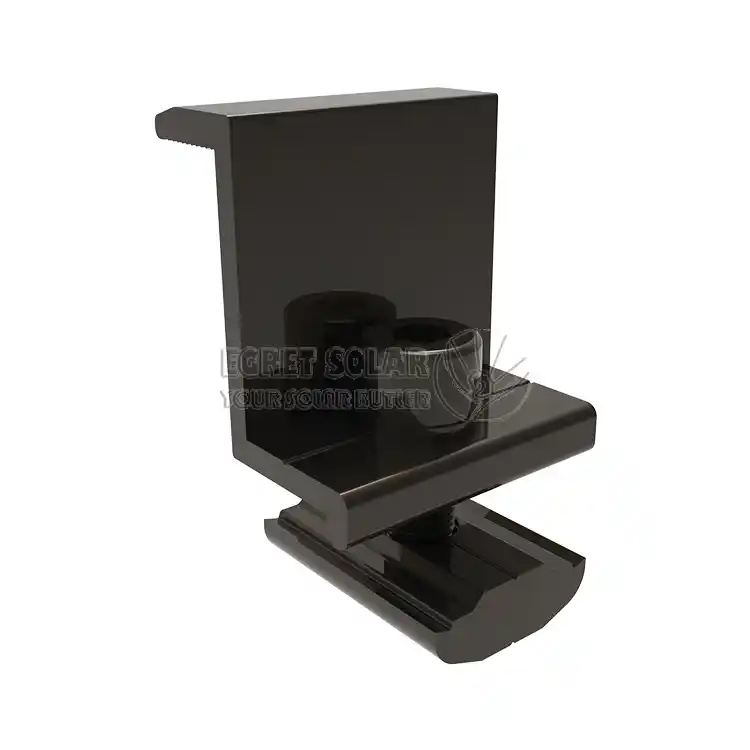

Posisi pemasanganpenjepit ujung untuk panel suryaberada di awal dan akhir array, dan hanya bingkai luar dari satu modul yang diperbaiki. Kekuatan intinya terutama menanggung beban angin tepi terkuat dari satu sisi modul, dan pada saat yang sama berperan sebagai fiksasi terminal, menahan tekanan angin ekstrem, dan menyegel tepian. Tampilannya biasanya didesain dengan salah satu ujung tertutup atau dilengkapi penutup ujung.

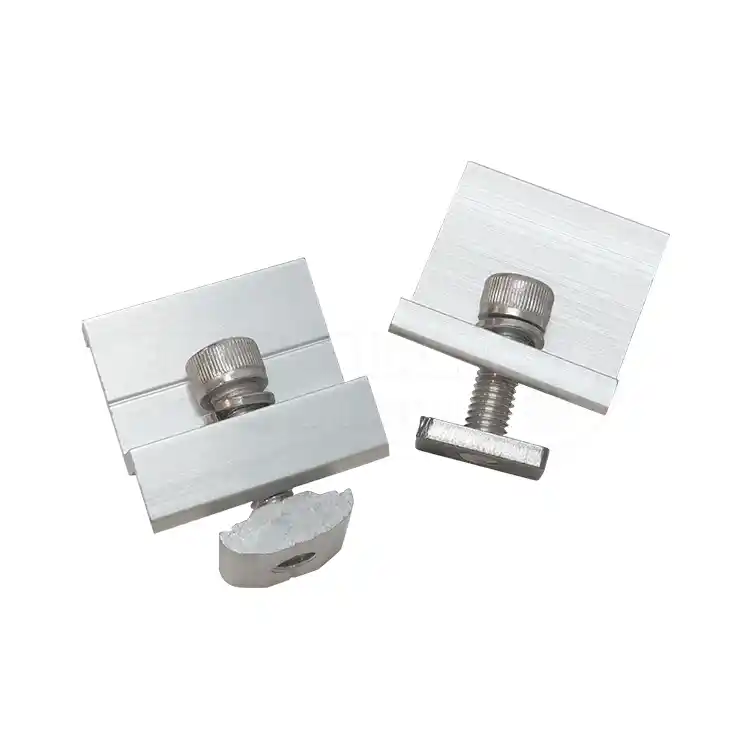

Penjepit Tengah dipasang di tengah susunan dan menjepit rangka bagian dalam dari dua komponen yang berdekatan secara bersamaan, menahan gaya yang ditransmisikan oleh dua komponen yang berdekatan. Ini terutama menahan gaya angkat angin ke atas. Kedua ujung Mid Clamp terbuka dan digunakan untuk menahan panel.

Prinsip Desain

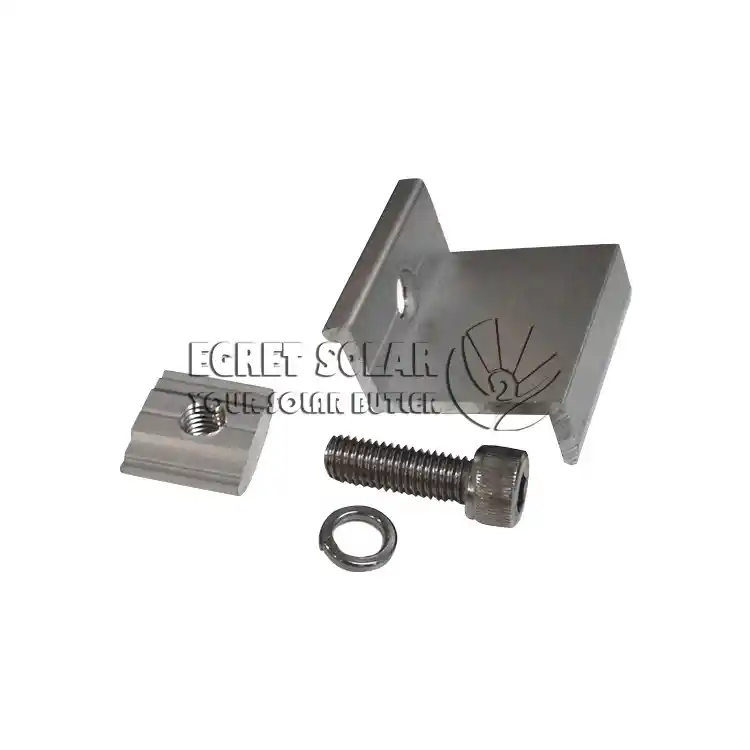

Desain produk memecahkan masalah utama yang sering ditemui dalam teknik praktis,Blok tekanan ujung tradisional rentan terhadap rotasi dan perpindahan saat dikencangkan,Kuntul Suryadesain dariklem ujung untuk pemasangan panel suryapermukaan bantalan tiga sudut yang dirancang, dikembangkan, dan diproduksi mengubah gaya rotasi yang dihasilkan dengan mengencangkan menjadi gaya penguncian vertikal ke bawah melalui permukaan kontak yang unik, secara mendasar memecahkan masalah ini dan membuat pemasangan lebih kokoh, Desain baut-T dengan gigi anti-selip Baut dapat dijepit di alur rel pemandu untuk fiksasi, memungkinkan pengoperasian satu tangan dan sangat meningkatkan kenyamanan pemasangan.

Orang-orang juga bertanya

T: Mengapa harus berasal dari merek atau seri yang sama dengan rel pemandu dan komponennya? Bisakah mereka digunakan secara acak?

A: Tidak disarankan untuk mencampurkannya. Karena ketidaksesuaian mekanis, lebar alur dan toleransi bentuk profil (rel pemandu) dari berbagai merek berbeda. Ituklem ujung panel surya

atau baut T mungkin tidak terpasang atau terkunci dengan benar, sehingga mengakibatkan pemasangan tidak stabil.

Q: Selama pemasangan, baut tetap berputar dan tidak dapat dikencangkan. Apa yang harus saya lakukan?

J: Ini mungkin disebabkan oleh urutan atau alat pemasangan yang tidak tepat. Pertama, pastikan kepala baut dimasukkan dengan benar ke dalam alur rel pemandu. Kedua, kunci torsi harus digunakan dan pengencangan harus dilakukan sesuai dengan nilai torsi yang ditentukan dalam manual produk (biasanya dalam kisaran 16 hingga 20 Newton-meter). Pertama, kencangkan terlebih dahulu dengan tangan, lalu terakhir kencangkan dengan kunci momen.

T: Apa saja persyaratan khusus dalam pemilihan bahan untuk produk di daerah bersalju dan dingin?

A: Disarankan untuk menggunakan paduan aluminium sebagai bahan utama. Permukaan diperlakukan dengan oksidasi anodisasi untuk memberikan lapisan pelindung yang baik dan mencegah korosi.
