Bagaimana cara memasang sistem pemasangan solar ballast timur-barat?

[Persiapan Sebelum Instalasi]

Berikut adalah daftar item yang perlu Anda persiapkan sebelum instalasi:

Peralatan:

Obeng: Digunakan untuk mengencangkan sekrup dengan kuat.

Pita pengukur: Digunakan untuk memastikan braket berada pada posisi yang benar.

Level: Digunakan untuk memastikan braket dipasang secara horizontal.

Sistem pemberat surya kami mencakup aksesori berikut:

Dukungan Tripod Pra-rakitan、Sambungan Rel Dan Rel、Penjepit TengahDan Penjepit Ujung, Penjepit Rel, Klip Pembumian DanLug Pembumian、 Baki Pemberat 、 Baut Hex M8*60 dan Mur Flange M8. Perlu dicatat bahwa Anda perlu menyediakan sendiri balok semen.

Dukungan Tripod yang sudah dirakit sebelumnya

Sambungan Rel Dan Rel

Penjepit Tengah Dan Penjepit Akhir

Penjepit Rel

Klip Grounding Dan Lug Grounding

Baki Pemberat

[Langkah 1]

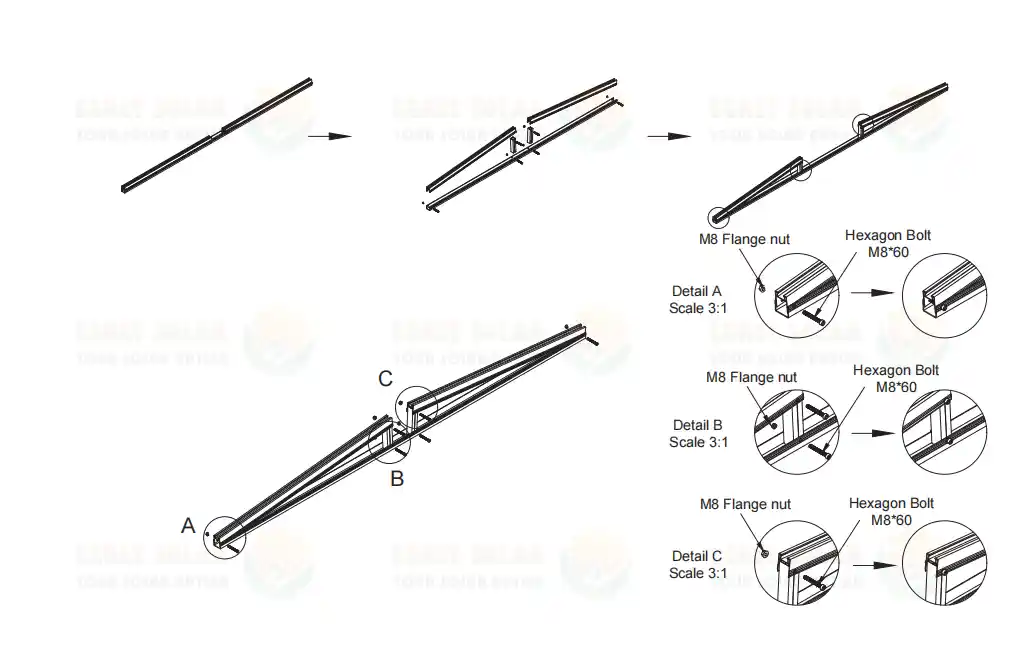

Buka lipatan braket yang telah dirakit sebelumnya dan pasang baut segi enam M8*60 dan mur flensa M8 di titik A, B, dan C yang ditandai pada diagram di bawah untuk mengencangkan braket tripod.

[Langkah 2]

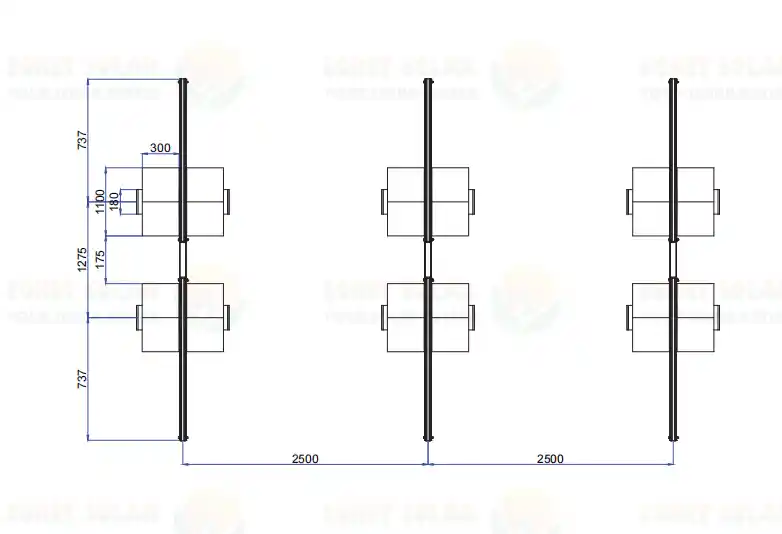

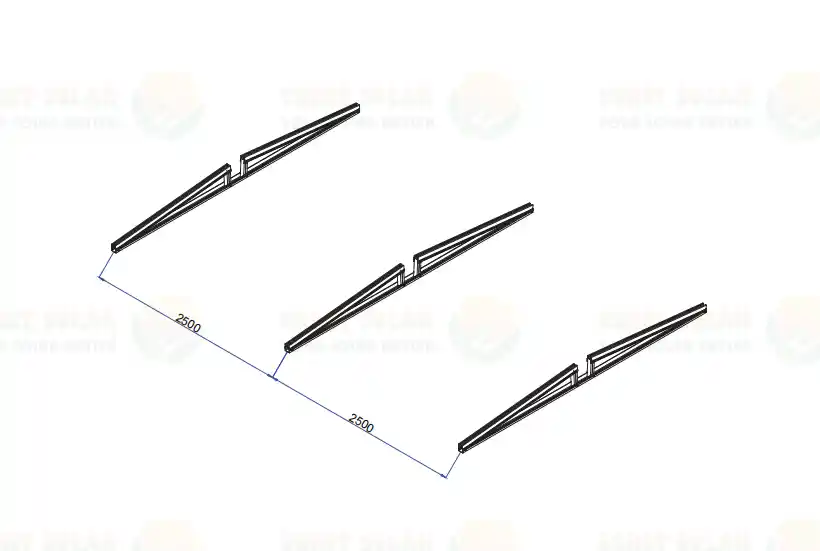

Sesuai gambar, penyangga tripod yang telah dirakit sebelumnya pada Sistem Pemasangan Atap Datar Surya disusun dengan interval 2500 mm.

[Langkah 3]

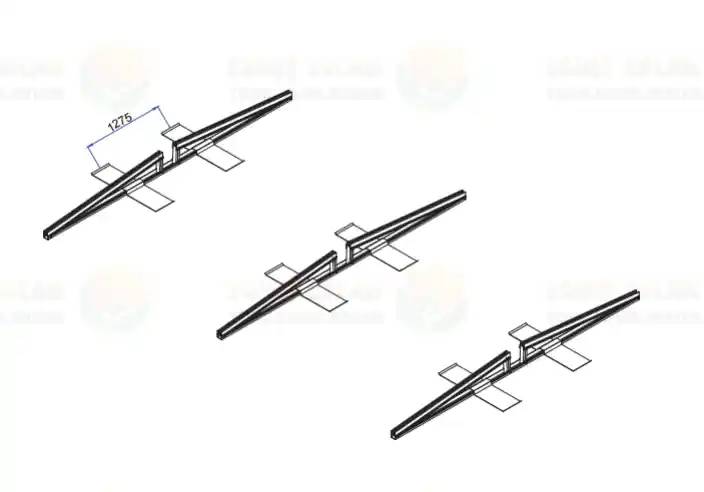

Tempatkan baki pemberat pada penyangga tripod yang telah dirakit sebelumnya secara bergantian, dan jarak antara kedua baki pemberat kira-kira 1275 mm, seperti yang ditunjukkan pada gambar.

[Langkah 4]

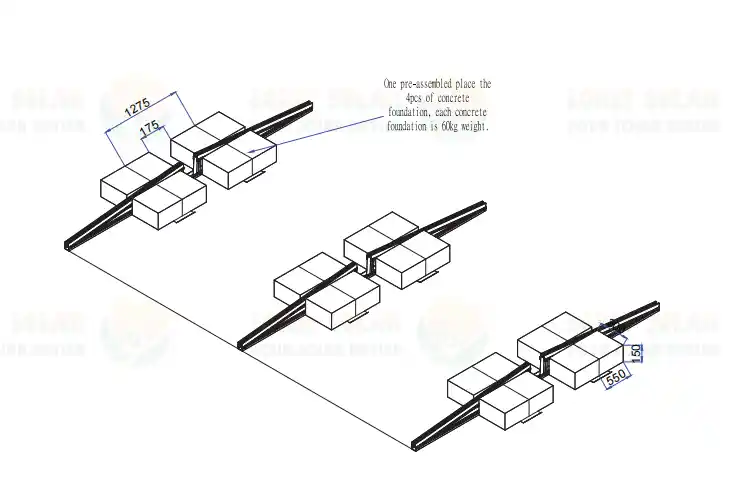

Tempatkan balok beton di atas baki pemberat. Perlu dicatat bahwa satu penyangga tripod yang telah dirakit sebelumnya perlu ditopang oleh empat balok beton, dan setiap balok beton harus memiliki berat minimal 60 kg. Dimensi dan penempatan balok semen pada Sistem Pemasangan Tenaga Surya Ballast Atap Datar Beton ditunjukkan pada gambar berikut.

[Langkah 5]

Berikut ini adalah tampak atas penyangga tripod, baki pemberat, dan balok beton yang telah dirakit sebelumnya setelah langkah pemasangan di atas selesai.

[Langkah 6]

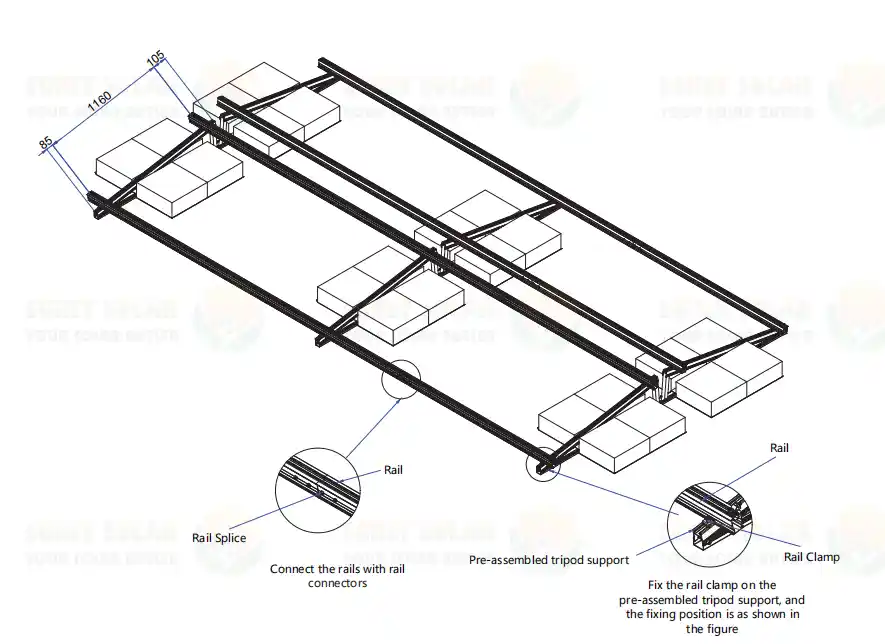

Hubungkan rel menggunakan sambungan rel dan kencangkan klem rel ke braket tripod yang telah dirakit sebelumnya, seperti yang ditunjukkan pada gambar.

[Langkah 7]

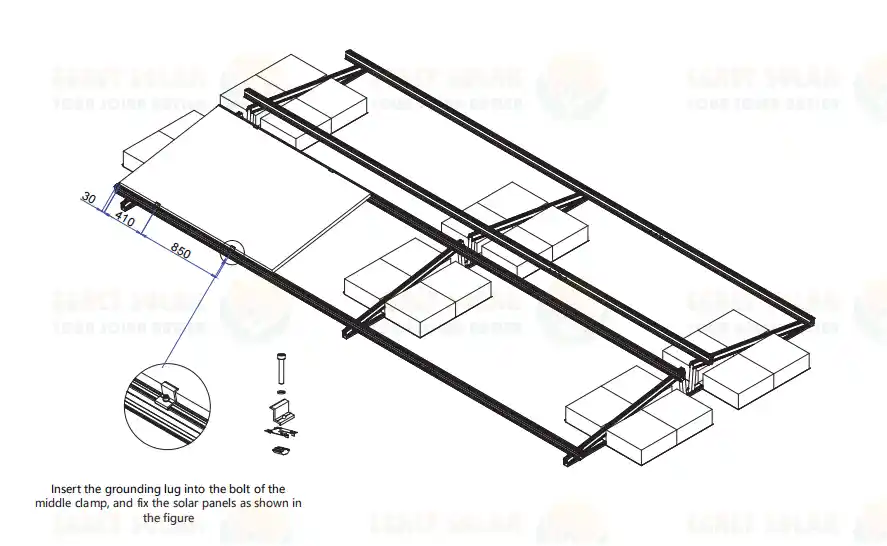

Tempatkan panel surya pada rel dan masukkan klip grounding ke dalam baut klem tengah, seperti yang ditunjukkan pada gambar.

[Langkah 8]

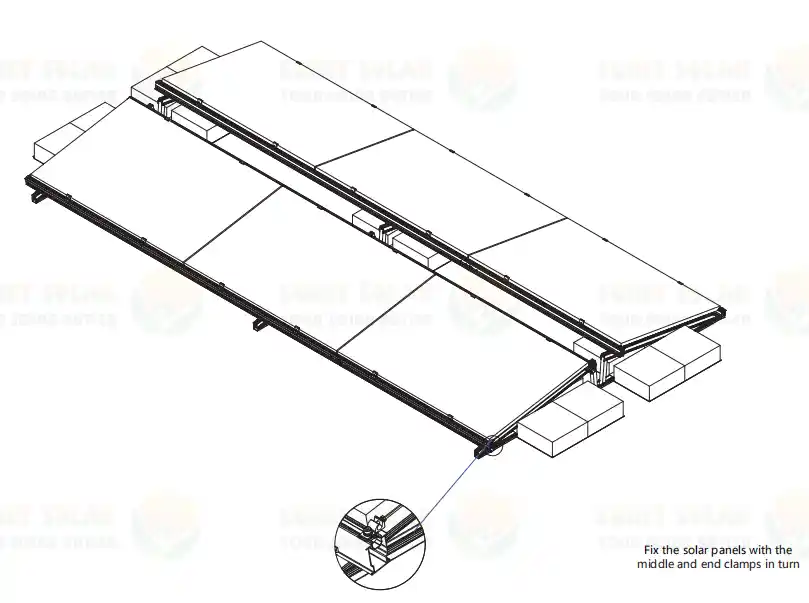

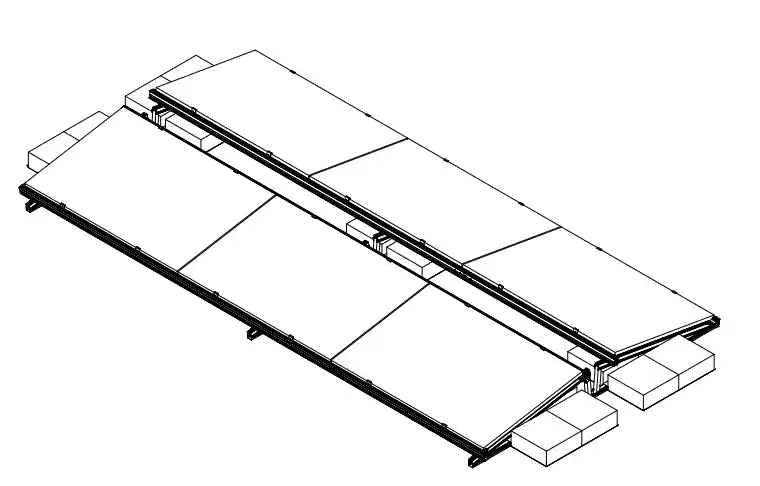

Tempatkan panel surya secara berurutan, lalu pasang klem tengah dan klem ujung untuk mengencangkannya, seperti yang ditunjukkan pada gambar. Ini menyelesaikan pemasangan seluruh Sistem Pemasangan Ballast Surya Timur-Barat.

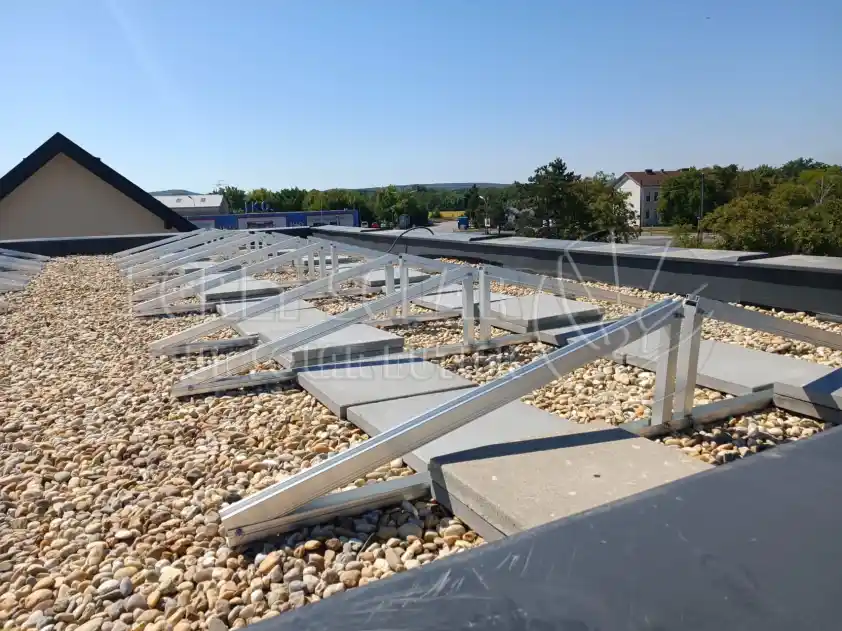

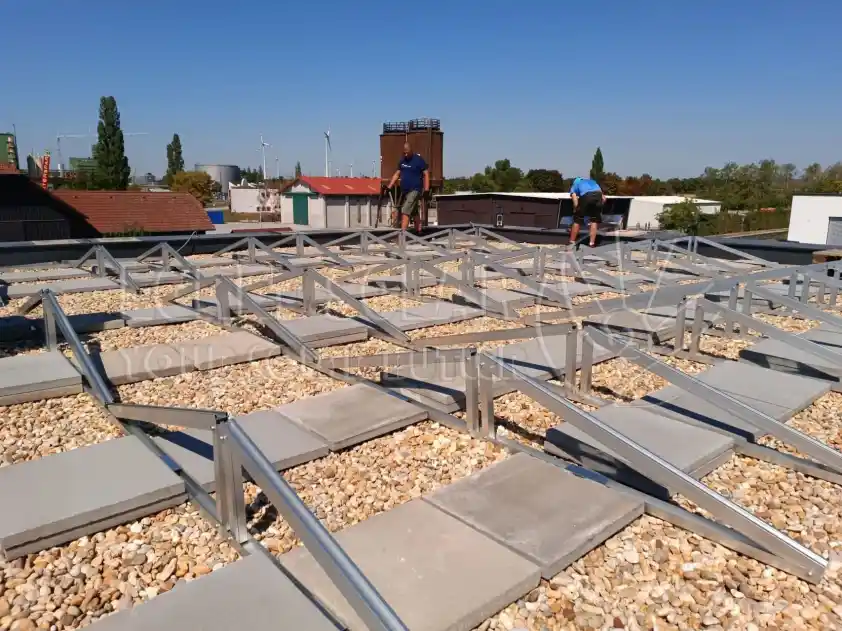

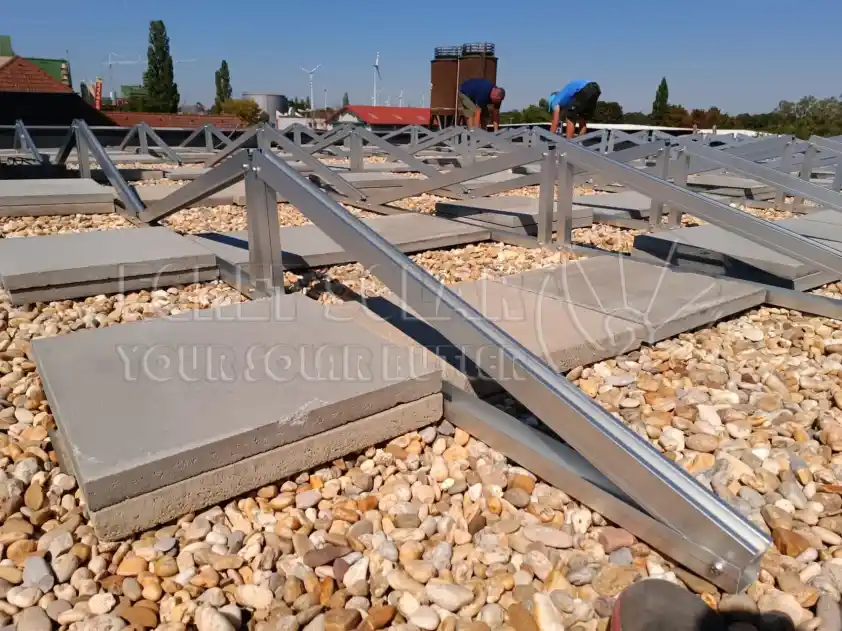

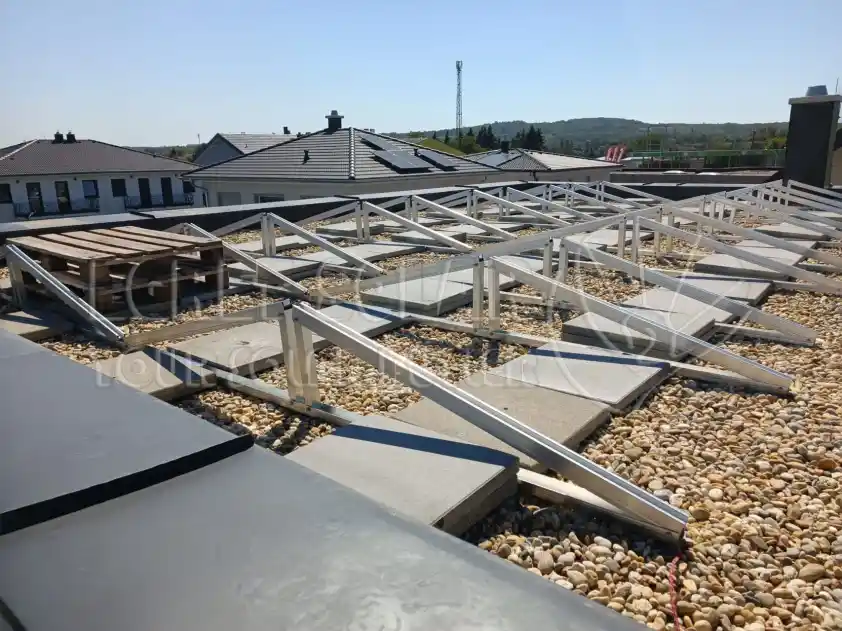

[Contoh Instalasi]
